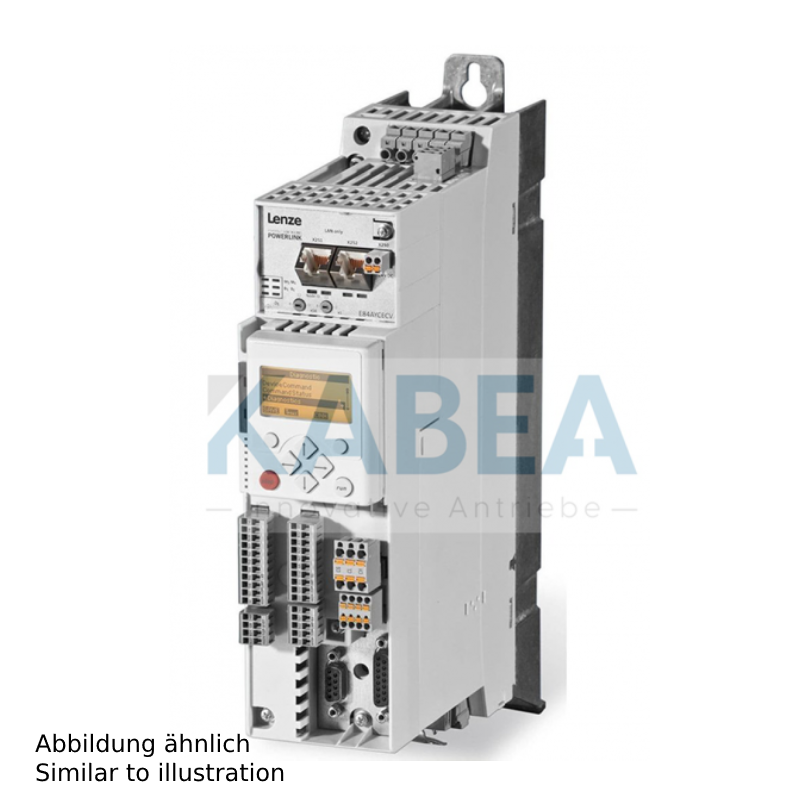

Lenze Umrichter 8400 TopLine 230V 1,1kW

E84AVTCE1122SX0 Lenze Umrichter 8400 TopLine 1,1kW

Besonders geeignet für Handhabungs- und Positioniersysteme, Fahr- und Hubantriebe in den unterschiedlichsten Einsatzbereichen sowie Gleichlaufantriebe z. B. bei der Verarbeitung von Endlosmaterialien.
Zusätzlich zu den Möglichkeiten des 8400 HighLine verfügt der 8400 TopLine über ein Multi-Encoder-Interface und die Möglichkeit einen Resolver anzuschließen. Der Umrichter ist auch für Synchronmotoren geeignet.

Grundfunktionen:

• Gleichstrombremsfunktion
• Fangschaltung, PID-Regler
• Sensorlose Vektorregelung
• Energiesparfunktion „VFC eco“
• Sensorlose Regelung von Synchronmotoren (SLPSM)
• Bremsenmanagement zur verschleißarmen Bremsenansteuerung
• Logische Funktionen, Komparator, Zähler, Arithmetikfunktion
• Freie Funktionsblockverschaltung
• Punkt-zu-Punkt-Positionierung (mit und ohne Rückführung)
• S-Rampen für sanftes Beschleunigen und Verzögern
• Servo-Regelung für Synchron- und Asynchronmotoren
• Elektrische Welle mit einstellbarem Übersetzungsverhältnis (elektronisches Getriebe)
• Positionier-Ablaufsteuerung
• Auswertung Temperaturfühler KTY
• Überwachungen: Kurzschluss, Erdschluss, Überspannung, Kippen des Motors, Motor-Übertemperatur (PTC oder Thermokontakt), Phasenausfall

Ein- Ausgänge:

• 2 analoge Eingänge wahlweise 0..10V, -10V..+10V, 0/4..20mA
• 2 analoge Ausgänge 0..10V, 0/4..20 mA
• 7 digitale Eingänge und 1x Freigabe, SPS-Pegel, wahlweise 2 Eingänge als Frequenzeingang (10kHz, 2-spurig) nutzbar
• 4 digitale Ausgänge mit SPS-Pegel, Strom maximal 2,5A
• 1 Relaisausgang mit Wechslerkontakt
• Gebereingang für nahezu alle Gebertypen (HTL, TTL, SSI, Resolver, ...)

empfohlenes Zubehör:

• Bedienteil 8400 oder Diagnose-Adapter E94ZCUS mit Kabel EWL0071

Technische Daten:

• Hersteller: Lenze
• Bemessungsleistung: 1,1 [kW] / 1,5 [HP]
• Netzbemessungsspannung:    1/N/PE 230 [VAC] 50 [Hz]
• Ausgangsbemessungsstrom: 5,5 [A]
• Ausgangsfrequenz: 0-599 [Hz]
• Montageort: Schaltschrank
• Bauform: Einbau
• Schutzart: IP20
• Maße: H215 x B70 x T214 [mm]
• Gewicht: 2 [kg]
