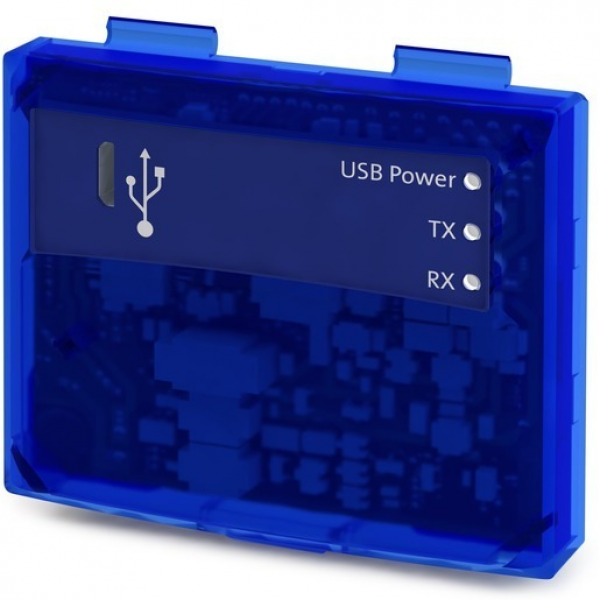

I5MADU0000000S USB-Modul für i510/i550

i5MADU0000000S - USB-Modul für i510 und i550

Technische Daten:

• Hersteller:  Lenze
• Bestellcode:   I5MADU0000000S
• Artikelnummer im Shop:   010507
• USB-Anschluss am Modul:  USB 2.0, Micro-B
• Engineering-Tool:   EASY Starter
• Kategorie:   Zubehör Frequenzumrichter / Bedienmodule
• Anschlussleitung:  USB-Kabel als Zubehör erhältlich
• Gewicht je Stück:  0,2 kg

Das I5MADU0000000S ist hotplugfähig. Sowohl das Aufstecken als auch das Abziehen des Moduls sind bei eingeschaltetem Umrichter möglich.
Dadurch lässt sich das Modul bei Bedarf für Servicearbeiten einsetzen, ohne dass Betriebsabläufe unterbrochen werden.


I5MADU: USB-Modul für i510 und i550

Das I5MADU-USB-Modul von Lenze unterstützt die schnelle Inbetriebnahme von Maschinen und die Fehlersuche an bestehenden Anlagen. Es verbindet die Frequenzumrichter i510 und i550 mit einem PC und ermöglicht zusammen mit EASY Starter Online-Diagnosen im laufenden Betrieb. Servicetechniker und Instandhalter können damit Einstellungen gezielt anpassen und aktuelle Betriebswerte auswerten, um Auffälligkeiten am Antrieb zu untersuchen.

Bei der KABEA GmbH erhalten Sie das Produkt unter dem Bestellcode I5MADU0000000S. Hier erfahren Sie, welche Funktionen das USB-Modul bietet, welche Anschlussleitung Sie benötigen und unter welchen Bedingungen die Spannungsversorgung via USB zur Parametrierung ausreicht.

Lenze-USB-Modul für die Parametrierung am PC

Das I5MADU wird auf die Diagnose-Schnittstelle des Umrichters gesteckt und stellt die Verbindung zum PC her. Mit dem Engineering-Tool EASY Starter konfigurieren Sie den Inverter über grafische Oberflächen. Sie rufen Einstellungen auf, bearbeiten die benötigten Parameter und übertragen Ihre Anpassungen auf das Gerät.

Die Parametrierdialoge erleichtern den Zugriff auf die Funktionen des Frequenzumrichters. Dies unterstützt sowohl die Einrichtung eines neuen Antriebs als auch spätere Anpassungen an einer bestehenden Anlage. Dabei bleiben die Einstellungen und die vom Umrichter bereitgestellten Betriebswerte jederzeit am PC zugänglich.

Diagnosen mit Trend-Funktionen

Über die USB-Verbindung können Sie in EASY Starter Parameterwerte beobachten und Diagnosen mit Trend-Funktionen durchführen. Die zeitliche Darstellung hilft dabei, Veränderungen während eines Betriebsablaufs zu erkennen und einzuordnen.

So lässt sich beispielsweise untersuchen, ob eine Auffälligkeit beim Hochlaufen oder bei wechselnder Belastung auftritt. Das USB-Modul stellt dafür die Kommunikationsverbindung bereit; die Anzeige und Auswertung der Daten erfolgen in der Software.

USB-2.0-Anschlussleitung und Spannungsversorgung

Für die Verbindung benötigen Sie eine USB-2.0-Anschlussleitung mit A-Stecker auf der PC-Seite und Micro-B-Stecker am Modul. Das Kabel ist als Zubehör erhältlich und gehört beim einzelnen USB-Modul nicht zum Lieferumfang.

Wenn Sie den Inverter ohne Hub direkt mit dem PC verbinden, reicht in vielen Fällen die USB-Schnittstelle des PCs für die Spannungsversorgung zur Parametrierung aus. Damit können Sie Einstellungen vorbereiten, bevor der Umrichter an seine Netzversorgung angeschlossen wird.

Wann eine zusätzliche Versorgung erforderlich ist

Bei Umrichtern mit EtherCAT, PROFINET oder EtherNet/IP ist zum Parametrieren eine zusätzliche Spannungsversorgung erforderlich, wenn die Anschlussleitung länger als 3 m ist. Bei USB-Modulen mit der Kennzeichnung „PRE-SERIES“ gilt diese Anforderung für die genannten Netzwerkoptionen unabhängig von der Kabellänge. Diese Bedingungen für die USB-Versorgung sollten Sie bei der Auswahl der Anschlussleitung berücksichtigen.

I5MADU bei KABEA anfragen

Die KABEA GmbH liefert Ihnen das I5MADU-USB-Modul und passende Anschlussleitungen für Ihre Lenze-Antriebstechnik. Unser Vertrieb beantwortet Ihre Fragen zu Preis, Lieferzeit und Versand und unterstützt Sie bei der Auswahl des passenden Zubehörs.

Ob Sie ein Stück für Serviceeinsätze oder eine größere Menge benötigen: Senden Sie uns Ihre Anfrage mit Umrichtertyp und gewünschtem Liefertermin per E-Mail. Auch bei der Beschaffung eines Ersatzteils helfen wir Ihnen weiter.

Kontaktformular

FAQ - Häufig gestellte Fragen zum I5MADU-USB-Modul

Ist das USB-Modul für i510 und i550 geeignet?

Ja, das I5MADU0000000S ist für die PC-Anbindung beider Baureihen vorgesehen. Für Parametrierungen und Diagnosen verwenden Sie das Engineering-Tool EASY Starter von Lenze.

Benötigt der Frequenzumrichter beim Parametrieren Netzspannung?

In vielen Fällen genügt die Versorgung über USB bei direkter PC-Verbindung ohne Hub. Ob eine zusätzliche Spannungsversorgung erforderlich ist, hängt insbesondere von der Netzwerkoption, der Kabellänge und der Ausführung des USB-Moduls ab.

Wird die USB-Anschlussleitung mitgeliefert?

Wenn Sie den Artikel einzeln erwerben, müssen Sie das Kabel separat mitbestellen. Die KABEA GmbH bietet außerdem Bundles mit USB-Modul und Anschlussleitung an.
