I5MADK0000000S Keypad für i510/i550

I5MADK0000000S:  Keypad für Parametrierung und Anlagen-Diagnose

Wenn ein Antrieb eingerichtet oder sein Verhalten überprüft werden soll, müssen die zuständigen Fachkräfte auf die Umrichterdaten zugreifen können. Das I5MADK-Bedienmodul stellt dafür eine Anzeige und Bedientasten unmittelbar am Frequenzumrichter bereit. Einstellungen können aufgerufen, aktuelle Werte abgelesen und Parameter angepasst werden.

Die Frequenzumrichter der Reihe i510 von Lenze SE kommen unter anderem in Förderanlagen sowie beim Antrieb von Pumpen und Lüftern zum Einsatz. Das I5MADK-Bedienmodul ermöglicht es, den angeschlossenen Umrichter direkt vor Ort zu diagnostizieren und seine Einstellungen an die Anforderungen der jeweiligen Anwendung anzupassen.

Technische Daten und Ausstattung im Überblick

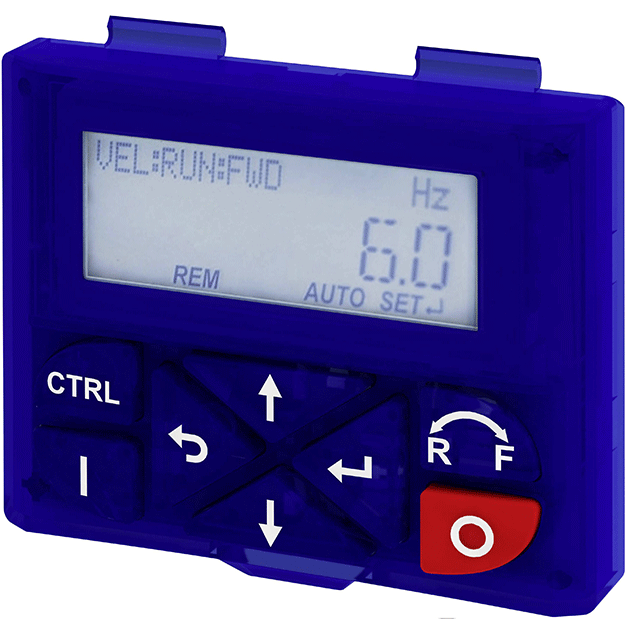

Die 16-stellige LCD-Anzeige stellt Parameter und Istwerte direkt am Umrichter dar. Für die Auswahl sind die vollständige Typbezeichnung und die Ausführung Ihres Frequenzumrichters maßgeblich. Prüfen Sie deshalb vor der Bestellung, welches Gerät in Ihrer Anlage verbaut ist.

I5MADK-Bedienmodul: Keypad für Frequenzumrichter i510 und i550 der Lenze Gruppe

Mit dem I5MADK-Bedienmodul der Lenze SE bedienen und parametrieren Sie Lenze-Frequenzumrichter der Reihen i510 und i550 direkt am Gerät. Für jedes Unternehmen, das hohe Standards in der Antriebstechnik setzt, bietet das aufsteckbare Keypad schnellen Zugriff auf Einstellungen und aktuelle Betriebswerte, ohne einen PC anschließen zu müssen. Damit eignet sich das Zubehör besonders für den Bereich der Inbetriebnahme und den Service an bestehenden Antrieben.

Bei der KABEA GmbH erhalten Sie das I5MADK-Bedienmodul für Ihre Lenze-Umrichter. Nachfolgend erfahren Sie, welche Funktionen das Modul bietet, wie Sie es einsetzen und worauf es bei der Auswahl ankommt.

Parametrierung direkt am Frequenzumrichter

Mit dem I5MADK-Bedienmodul greifen Sie direkt am Frequenzumrichter auf dessen Parameter zu. Über die Navigationstasten wählen Sie die gewünschte Parametergruppe und den einzelnen Parameter aus. Auf der LCD-Anzeige lesen Sie die aktuelle Einstellung ab, ändern den Wert über die Tasten und bestätigen Ihre Eingabe. Ein angeschlossener PC ist für diese Arbeitsschritte nicht erforderlich.

Das erleichtert die Inbetriebnahme und spätere Anpassungen in der Produktion: Sie nehmen Einstellungen unmittelbar am Antrieb vor und können anschließend über das Keypad dessen aktuelle Betriebswerte abfragen. So lassen sich die veränderten Einstellungen direkt vor Ort mit dem beobachteten Verhalten der Anlage abgleichen, um die Performance zielgerichtet zu steuern. Das verschlankt die täglichen Prozesse bei der Parametrierung und entlastet die Menschen, die für Wartung und Service zuständig sind.

Einstellungen dauerhaft speichern

Mit dem I5MADK-Bedienmodul sichern Sie Ihre geänderten Parametereinstellungen dauerhaft im Anwenderspeicher des Umrichters. Dadurch bleiben diese Einstellungen auch nach dem Ausschalten erhalten. Führen Sie dazu nach dem Bestätigen Ihrer Änderungen den separaten Speichervorgang über das Keypad aus.

Motor über das Keypad bedienen

Bei aktivierter lokaler Keypad-Steuerung lässt sich der Motor über das Bedienmodul starten und die Drehrichtung ändern. Auch eine Stoppfunktion ist vorhanden. Bei aktivierter manueller Sollwertvorgabe kann der Frequenzsollwert angepasst werden. Maßgeblich sind jeweils die eingestellte Steuerungsart und die erforderlichen Freigaben.

Diagnose im laufenden Betrieb

Über das Keypad können Sie aktuelle Werte und Statusinformationen des Umrichters abfragen. Das hilft vor allem dann, wenn ein Antrieb im Betrieb anders reagiert als erwartet. Die angezeigten Informationen lassen sich mit den Einstellungen und dem beobachteten Verhalten der Anlage vergleichen. So machen Sie sich direkt vor Ort ein klares Bild vom aktuellen Zustand des Antriebs.

Für die Fehlersuche sollten Sie auch die Belastung und den Betriebszustand festhalten: Tritt eine Auffälligkeit beim Anfahren, im Dauerbetrieb oder beim Abbremsen auf? Solche Angaben erleichtern die technische Einordnung und helfen, das Problem bei einer Rückfrage an den Service präzise zu beschreiben.

In einem Automatisierungssystem bildet die Diagnose am Umrichter einen zentralen Teil der gesamten Anlagendiagnose. Je nach Fehlerbild müssen zusätzlich die Steuerung, angeschlossene Komponenten und die Mechanik betrachtet werden, um das übergreifende System ganzheitlich zu prüfen.

Aufstecken und bei Servicearbeiten nutzen

Das I5MADK0000000S wird auf die Diagnose-Schnittstelle des Frequenzumrichters gesteckt. Es ist hotplugfähig und lässt sich auch bei eingeschaltetem Gerät aufstecken oder abziehen. Dadurch können Sie das Bedienmodul bei Bedarf für Parametrierung und Diagnose einsetzen.

Berücksichtigen Sie bereits bei der Entwicklung einer Maschine oder Anlage ausreichend Raum für den Zugriff auf das Modul. Eine gut erreichbare Schnittstelle erleichtert Wartungsarbeiten und spätere Anpassungen im Rahmen eines etwaigen Ausbaus. Stimmen Sie daher einen Modulwechsel bei lokaler Bedienung mit dem Betriebsablauf ab.

Ergänzendes Zubehör für die Arbeit am PC

Um moderne Technologien flexibel zu warten, bietet Lenze für die Parametrierung am PC das separate USB-Modul I5MADU0000000S an. Zusammen mit dem Engineering-Tool EASY Starter stellt diese Innovation die Konfiguration über eine grafische Oberfläche sowie Diagnosen mit Trendfunktionen bereit. Die Verbindung erfolgt über eine passende USB-2.0-Anschlussleitung mit A-Stecker und Micro-B-Stecker.

I5MADK0000000S bei der KABEA GmbH bestellen

Bei der KABEA GmbH erhalten Sie das I5MADK0000000S und weiteres Zubehör aus dem Produktsortiment der Lenze-Gruppe. Der Name Lenze steht dabei branchenübergreifend in ganz Deutschland und darüber hinaus für zuverlässige Antriebstechnik. Ob für eine neue Anlage oder als Ersatzteil: Unser Vertrieb berät Sie zur passenden Auswahl und beantwortet Ihre Fragen zu Preis, Verfügbarkeit und Lieferzeit.

Kontaktformular

FAQ - Häufig gestellte Fragen zum I5MADK-Bedienmodul

Für welche Frequenzumrichter ist das Keypad vorgesehen?

Das I5MADK0000000S ist den Lenze-Baureihen i510 und i550 zugeordnet. Gleichen Sie daher bei der Auswahl die konkrete Geräteausführung mit der zugehörigen Dokumentation ab.

Benötige ich zur Bedienung einen PC?

Für die Parametrierung und das Ablesen von Werten über das Keypad benötigen Sie keinen PC. Eine PC-Verbindung lässt sich über separates Zubehör herstellen.

Welche Sprachen unterstützt die Anzeige?

Das LCD stellt Informationen auf Deutsch oder Englisch dar. Das unterstützt die zunehmende Internationalisierung im Maschinenbau, erleichtert die Zusammenarbeit in Teams mit unterschiedlichen Sprachkenntnissen und hilft bei Serviceeinsätzen in verschiedenen Ländern.

Wie erfahre ich Preis und Lieferzeit?

Die aktuellen Angaben finden Sie auf der jeweiligen Seite im Shop. Bei größeren Mengen oder einem festen Liefertermin sprechen Sie die Verfügbarkeit vorab mit unserem Service ab.
